Автоэлектрика - комплектующие и расходные материалы.

Каждый владелец внедорожника сталкивался с электрическими вопросами на своем автомобиле. Кто-то мучается с родной проводкой, а кто-то ставит кучу доп оборудования.
Мы постоянно сталкивались с проблемой качественных расходных материалов, а так же в отсутствии всяких разных хороших держателей предохранителей, клемм, распределительных коробок и т.п. Электрика и комплектующие к ней одна их основных проблем в больших проектах.
Каждый раз сталкиваясь с такими вопросами, мы искали варианты качественных комплектующих. Много вариантов мы перепробовали за все это время и теперь готовы поделиться этим с Вами.
Открываю эту ветку и тут буду вести описания товара который мы предлагаем. в 2-х словах не передать и всего сразу не увидеть.
Будут вопросы, спрашивайте, с удовольствием отвечу.
Все можно посмотреть на нашем сайте www.tema4x4.ru

Все проблемы начинались в проводов. Купить в наличии допустим 10 цветов проводов разного сечения не такая уж и легкая задача. Делать жгуты из 20 проводов 3-5 цветами тоже не самая лучшая идея.
Мы предлагаем:
Провод сечения: 0.5 мм2 - 17 цветов
Провод сечения: 0.75 мм2 - 11 цветов
Провод сечения: 1 мм2 - 11 цветов
Провод сечения: 1,5 мм2 - 11 цветов
Провод сечения: 2,5 мм2 - 10 цветов
Провод сечения: 4 мм2 - 7 цветов
есть так же провода большего сечения, но цветов уже меньше.

Держатель предохранителя влагостойкий под обычный флажковый предохранитель.
Можно установить один, можно собрать в кучу. Имеет резиновые уплотнения и является герметичным. Такие держатели штатно поставляется в комплекте Webasto.
Удобно собираются в кучу, имеют разные варианты крепления

Имеют цветовые вставки по которым легко понять какой предохранитель нужно поставить (все предохранители имеют световую маркировку в зависимости на какую силу тока он рассчитан).
Данные держатели продаются как комплектные (держатель, коннекторы, уплотнители), так и все по отдельности. Можете подобрать для какого сечения провода нужны коннекторы и уплотнители

Кстати забыл сказать что основной производитель МТА (Италия). Данный производитель поставляет свои комплектующие на европейские конвейеры.
Блоки для реле и предохранителей.
Блок монтажный под 16 предохранителей. Обычные флажковые предохранители. Вся фурнитура в комплекте. Есть место под извлекатель предохранителя, что очень удобно. Крепеж так же в комплекте.

Блок монтажный под 4 реле. Все тоже самое только под реле.

Удобные и качественные блоки. Эти блоки могут собираться в кучу (имеют защелки) в единое целое но с разными крышками.

Цитата
Лёха написал:
Все проблемы начинались в проводов. Купить в наличии допустим 10 цветов проводов разного сечения не такая уж и легкая задача. Делать жгуты из 20 проводов 3-5 цветами тоже не самая лучшая идея.
А вот этот ПГВА он на морозе как себя ведёт? Понятно что ГОСТ до большого минуса, но это скорей всего неподвижная укладка на конструкции авто.
Изоляция дубеет? трескается?
Если условно расположить между "провод китайский автокомпрессоров" - "оригинальные провода тойоты" - "кабель кг", то ПГВА где?

ebabkin,
тестов мы не проводили. Интересно будет попробовать. Ждем морозы.

пожалуй самое вкусное

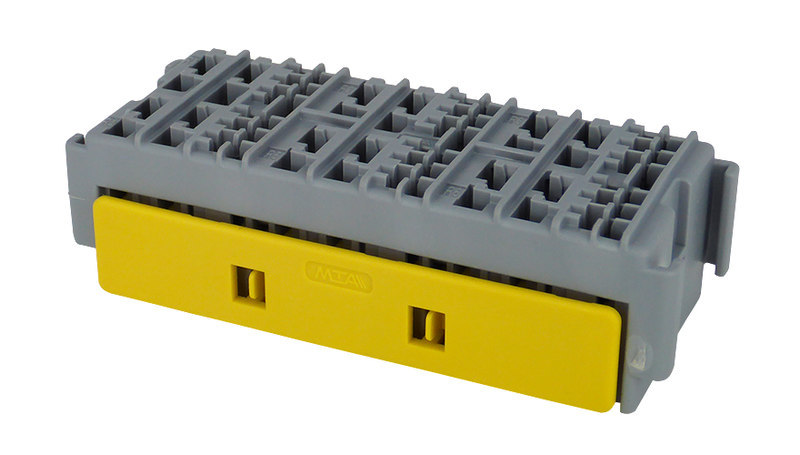

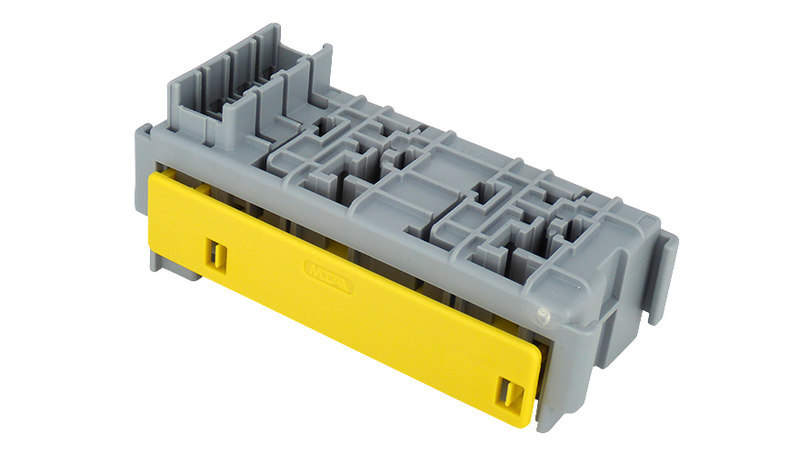

Модульная система предохранителей и реле. Суть такая есть разные модули под разные реле и предохранители. Все модули одного стандарта.
Модуль можно использовать один, два, четыре, пять и для совсем мазохистов 12
Модули очень компактные и на них можно собрать что угодно.

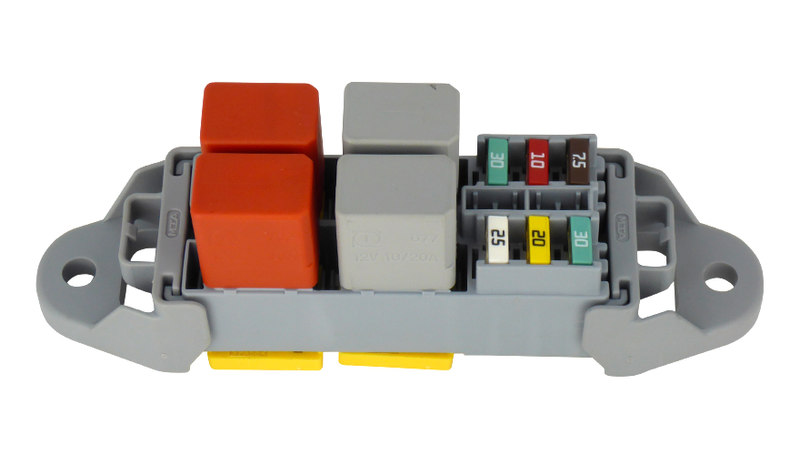

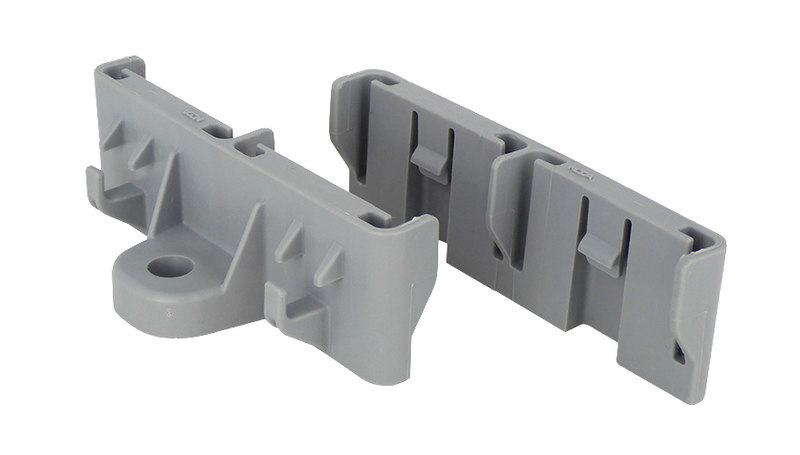

Вот так выглядит один модуль с крепежом




Вот так два

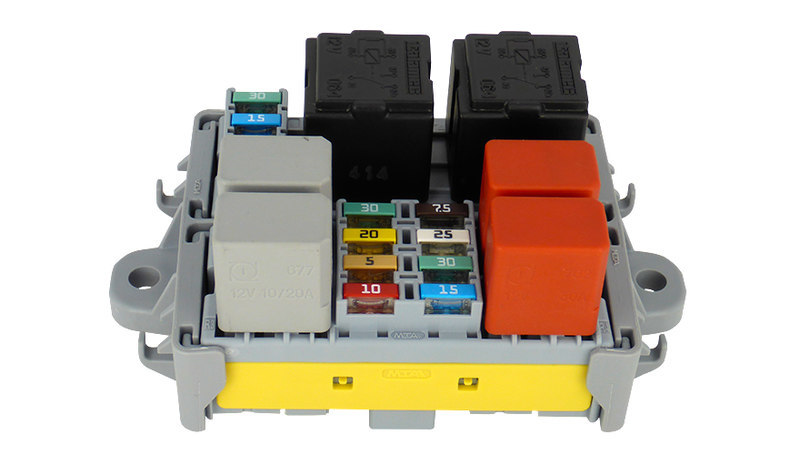

Вот так четыре

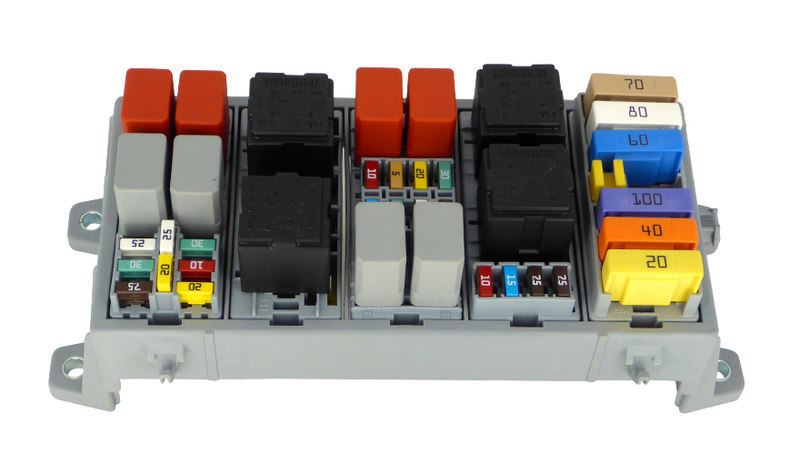

Вот так 5






А вот это заготовка для совсем продвинутых


Да кстати фотки наши, и все это есть в наличии. Тут можно посмотреть подробнее http://tema4x4.ru/catalog/elektrika/derzhateli_predokhraniteley/modulnaya_s­istema_1/

по чём опиум для народа?
уходим .....на 1-ой заниженной!!

Леха, тема классная. Найти приличные комплектующие - не тривиальная задача. В Новосибе в наличии как правило нет. Но ценник вряд ли будет халявным.
Off Road Master Club

Цена адекватная.
Все цены есть на сайте. Конкретно по модульной системе ссылка http://tema4x4.ru/catalog/elektrika/derzhateli_predokhraniteley/modulnaya_s­istema_1/

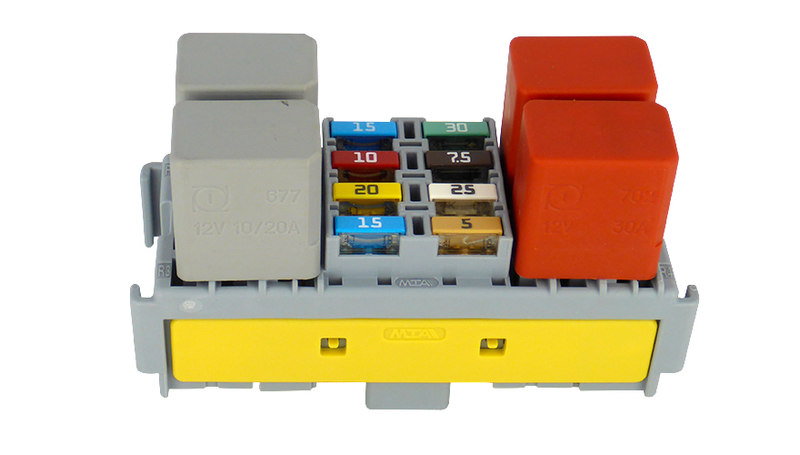

Для примера возьмем модуль на 4 микро реле и 8 мини предохранителей
Цена такого модуля 811 рублей


Клеммы:
для предохранителей:
Клемма не изолированная MINI F280 цена 8 руб за 1 штуку, нужно 16 штук (из расчета 2 шт. на 1 предохранитель): 8*16-128 руб.

Клемма не изолированная  F480E цена 19 руб за штуку. нужно 8 штук (из расчета 2 штуки на 1 реле): 19*8=152 руб.


Клемма не изолированная  F630E цена 19 руб за штуку. Нужно 8-12 штук (зависит сколько контактов реле используется, считаем что 4х контактное, 2 штуки на 1 руле). 19*8-152 руб.

Держатель одного модуля (МТА) цена 216 руб, нужно 2 шт. 216*2=432 руб.


Крышка держателя одного модуля (МТА) цена 327 руб.


Предохранитель MINIVAL (МТА) нужно 8 шт  цена 9-12 руб за 1 шт. Считаем все по 12. 8*12= 96 руб.

Реле MICRO 4-х контактное 30A (МТА) цена 163 руб. Нужно 4 шт. 4*163=652 руб.

Итого полный комплект одного модуля с крепежом и крышкой, со всеми коннекторами, предохранителями и реле:
811+128+152+152+432+327+96+652=2750 руб. - 10% членам клуба=2475 руб. (если я ни где не ошибся).

Хорошие штучки! Как нибудь по весне разорюсь!

Я уже брал у Лехи комплектующие для тюнинга электрики  УАЗа. Качество и выбор обалденные. Цена , правда , тоже, но жабу можно придушить один раз  -а результат остается надолго.
Off Road Master Club №055
УАЗ Патриот / 2,3 ТД Iveco

сергей 326,Спасибо за отзывы.
Продолжение

Вся электрика начинается с аккумуятора, сегодня у нас аккумуляторные клеммы.
Есть обычные:

и защитная крышка на такую

Есть с быстросъемным зажимом

Часто прям на аккумуляторной клемме нужно развести силу, то для этого есть такие клеммы:
с одним предохранителем MEGAVAL (100-500А)



И вот такой с одним предохранителем MEGAVAL (100-500А) и двумя MIDIVAL (30-125А)


Подробней можно посмотреть у нас на сайте http://tema4x4.ru/catalog/elektrika/klemmy_akb_raspredelitelnye_korobki/

На наших авто часто стоит много силовых потребителей (компрессор, лебедка, преобразователь и т.п.) и нужно развести силу и поставить предохранители.
Для таких решений можно использовать предохранители MIDIVAL (30-100А)

Предохранитель MAXIVAL (20-100А)


и предохранители MEGAVAL (100-500А)


а так же разные их держатели и распределители.
Держатели одного предохранителя:






Держатели несколько предохранителей (распределительные коробки)




Подробней можно посмотреть у нас на http://tema4x4.ru/catalog/elektrika/

Пример из практики
Как было


Как стало


В сравнении


Реально классные вещи. В Автограде такого не купишь.
Мне надо привести в порядок электрику на унимоге.
Off Road Master Club

клеммы нужной конфигурации!!
уходим .....на 1-ой заниженной!!

Поступили разъемы под обычные клеммы 6.3мм.

1 контактный разъем


2-х контактный разъем 2 варианта



3-х контактный разъем

4-х контактный разъем

6-ти контактный разъем


8-ми контактный разъем



11-ти контактный разъем


Все в наличии.

Еще раз хочу рассказать и показать про модульную систему.
Когда у Вас сильно много допов или вы глобально переделываете проводку автомобиля и хотите сделать все красиво, компактно и надежно то лучшего решения пожалуй и не найти.
На сегодняшний день у нас доступно 10 разных модулей. Все они одного размера и их можно объединять в блоки по 1, 2, 4, 5 и 12 модулей.
Сначала расскажу какие модули есть.

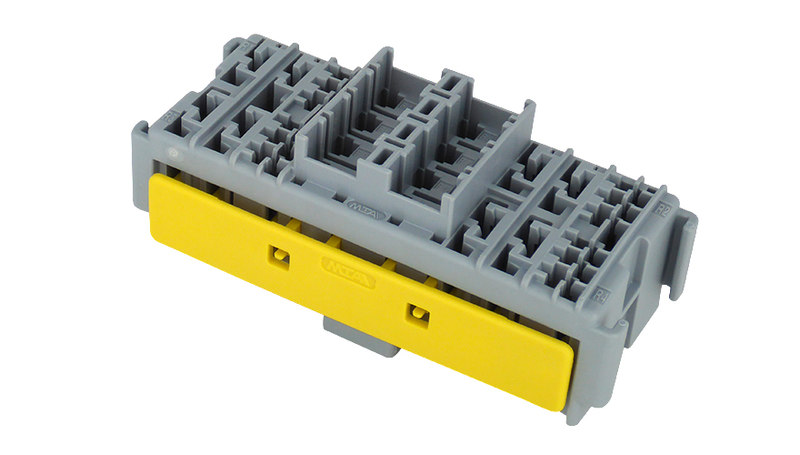

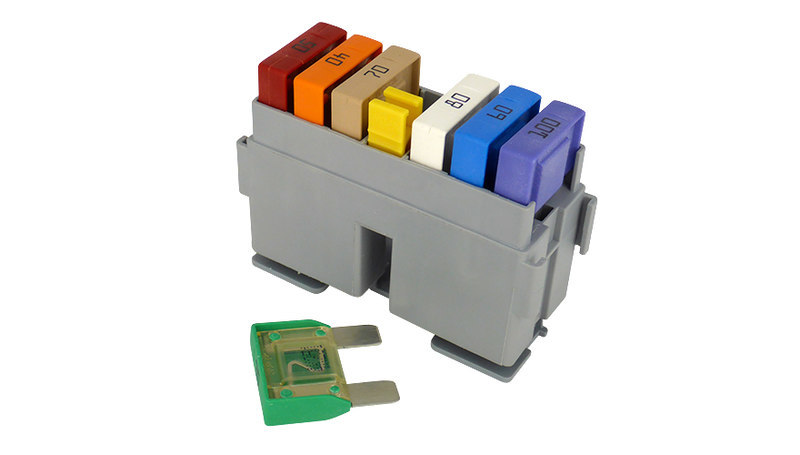

Модуль предохранителей MAXIVAL. Модуль под 6 флажковых макси предохранителей. Предохранители есть от 20 до 100 Ампер. + шина общая.

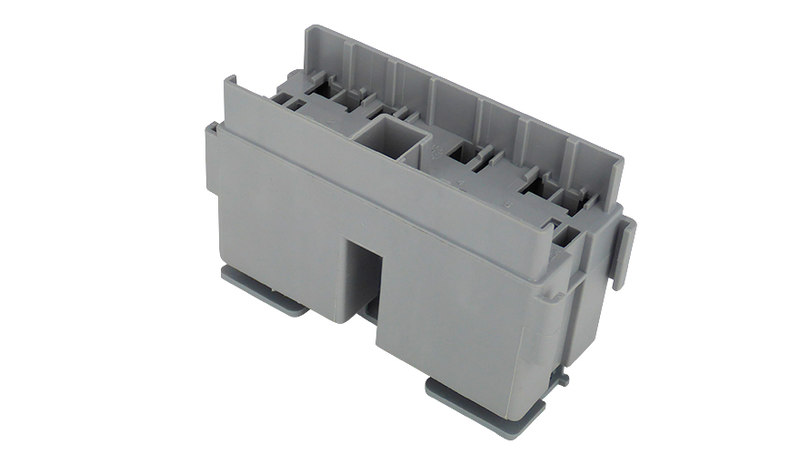

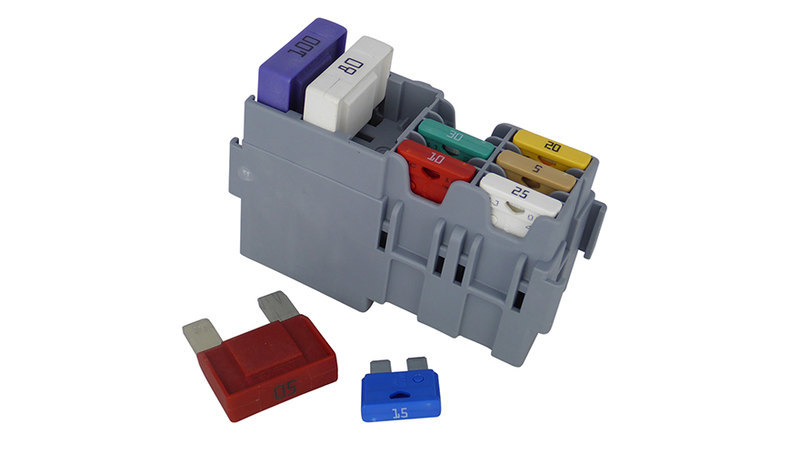

Модуль предохранителей MAXIVAL UNIVAL. Модуль под 3 флажковых макси и 6 флажковых стандартных предохранителя. Макси предохранители 20-100 ампер. Стандартные флажковые 2-40 ампер.

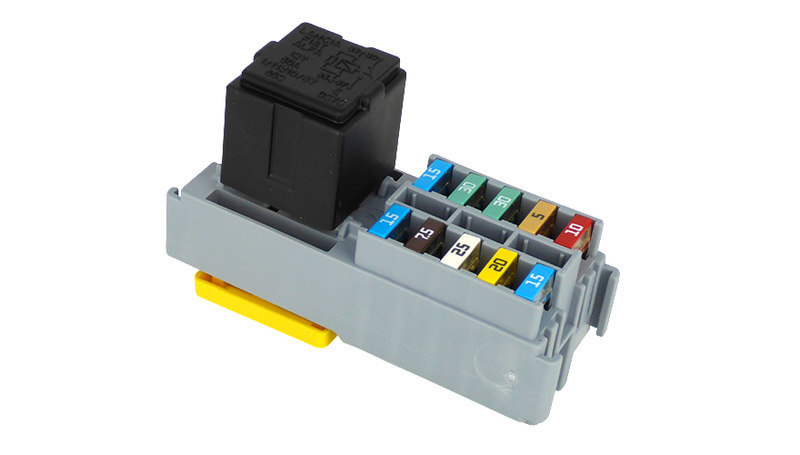

Модуль предохранителей MINIVAL реле MAXI. Модуль под 10 флажковых мини предохранителей и 1 макси реле. Мини предохранители 2-30 ампер. Макси реле 50 ампер.

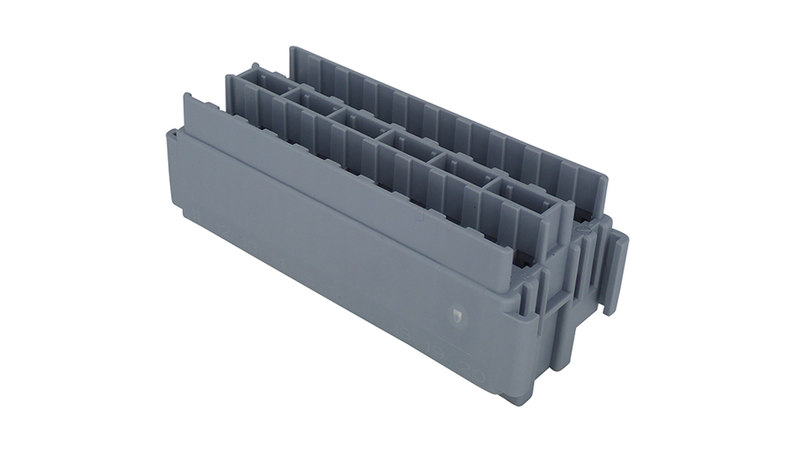

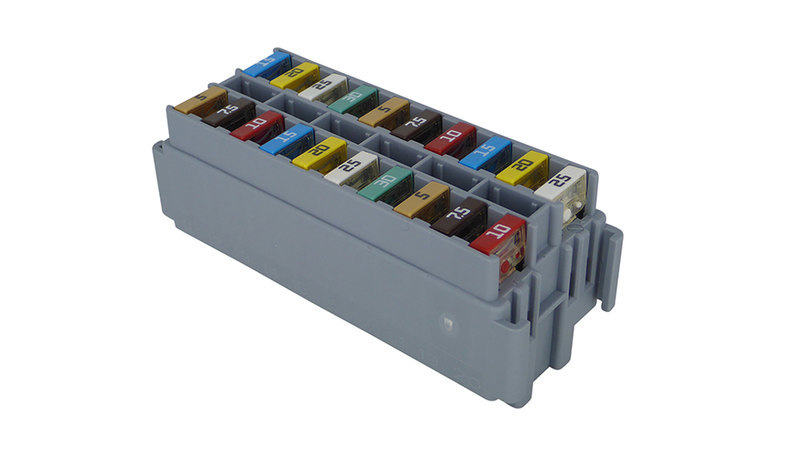

Модуль предохранителей MINIVAL.  Модуль под 20 флажковых мини предохранителей.

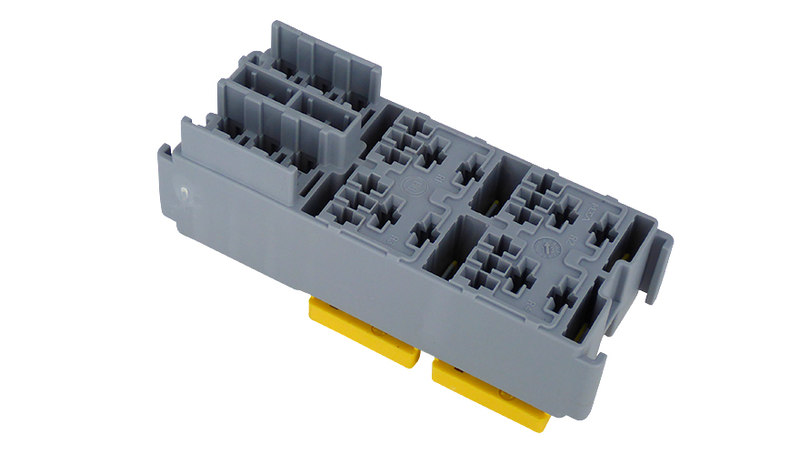

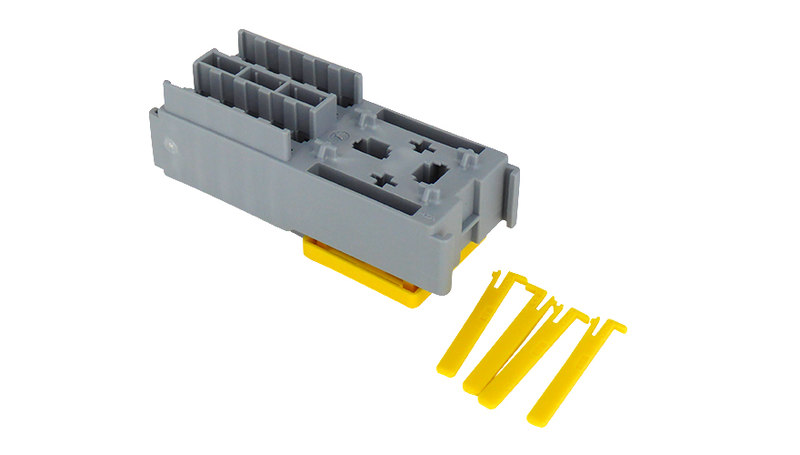

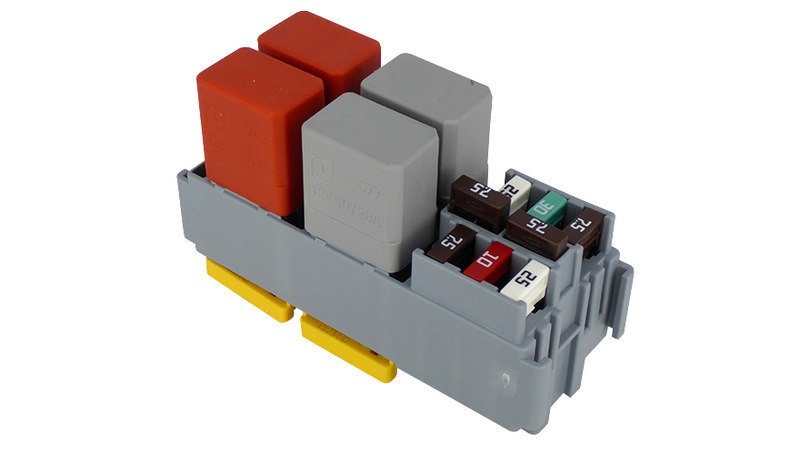

Модуль предохранителей MINIVAL реле MICRO (6+4) Модуль под 6 флажковых мини предохранителей (+2 в запас) и 4 микро реле. Микро реле до 30А.


Модуль предохранителей MINIVAL реле MICRO (8+4)  Модуль под 8 флажковых мини предохранителей и 4 микро реле.

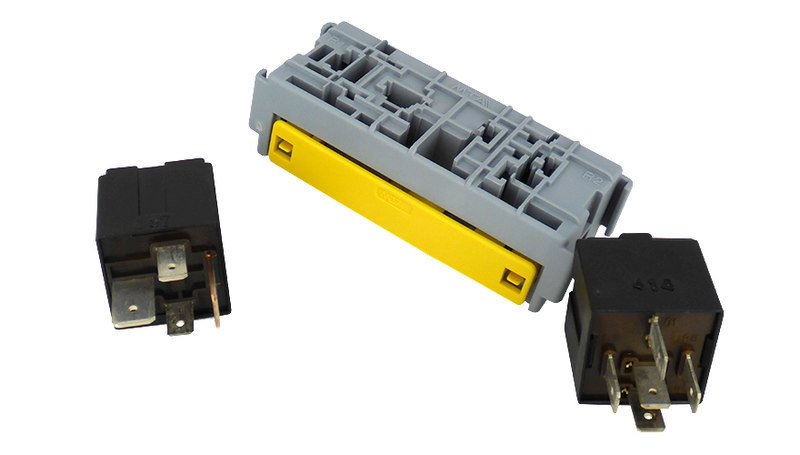

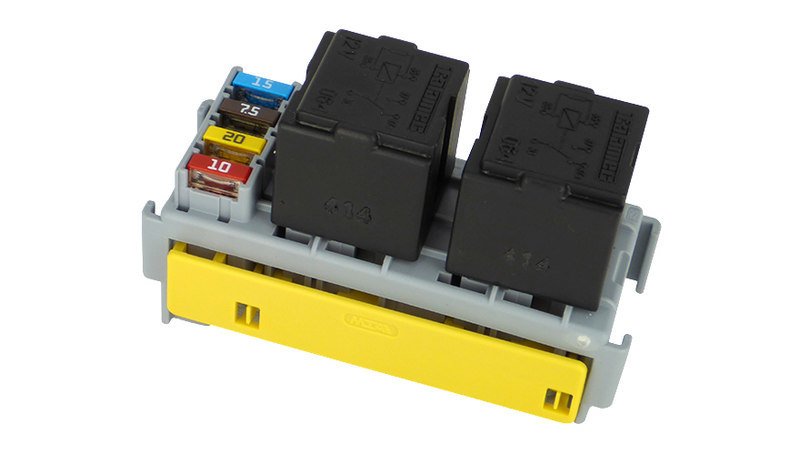

Модуль предохранителей MINIVAL реле MINI Модуль под 4 флажковых мини предохранителя и 2 мини реле. Мини реле это стандартное реле 4/5 контактов, до 40А.

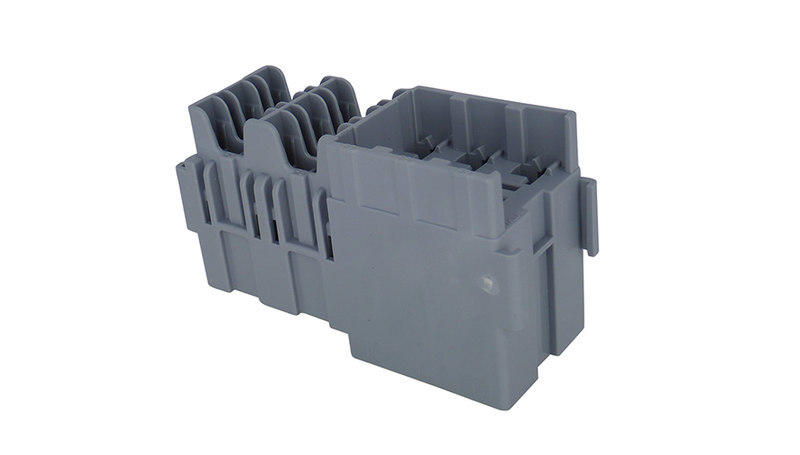

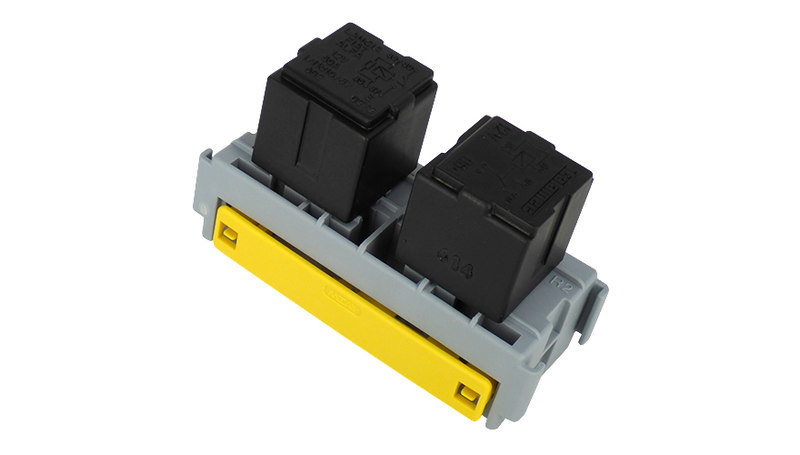

Модуль реле MAXI Модуль под 2 макси реле. Не стоит путать - это не обычное 4-5 контактное реле, а совершенно другое. До 50А. Рекомендую использовать при стационарном подключении компрессоров типа беркут R20, R24

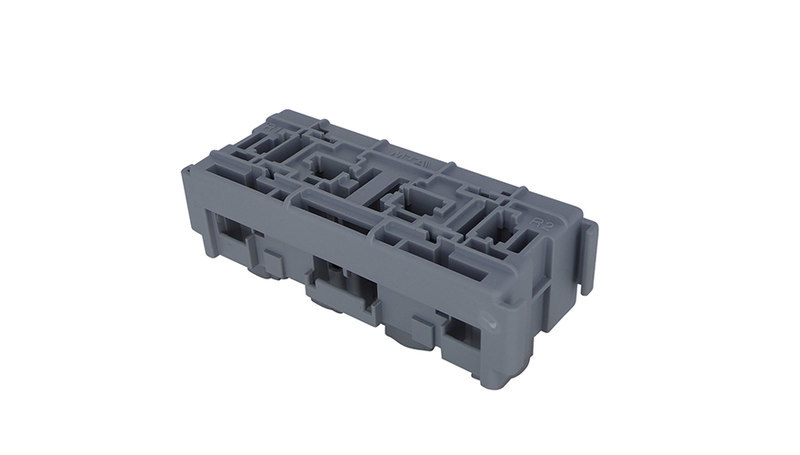

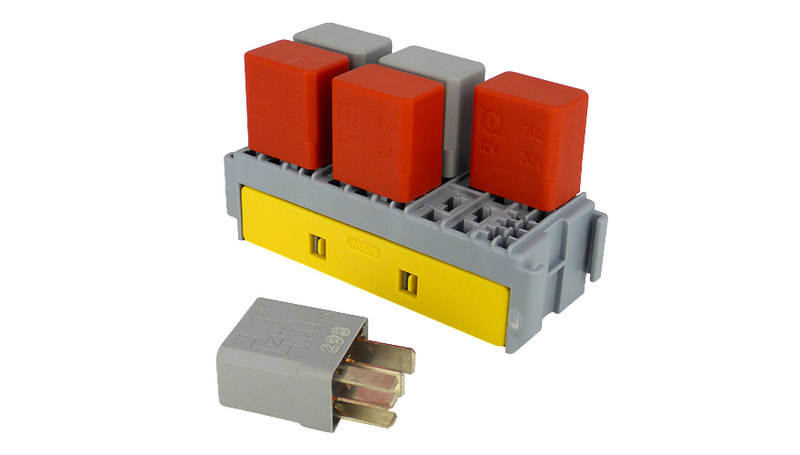

Модуль реле MICRO. Модуль под 6 микро реле. Если Вам достаточно реле 30А, то очень удобное и компактное решение.

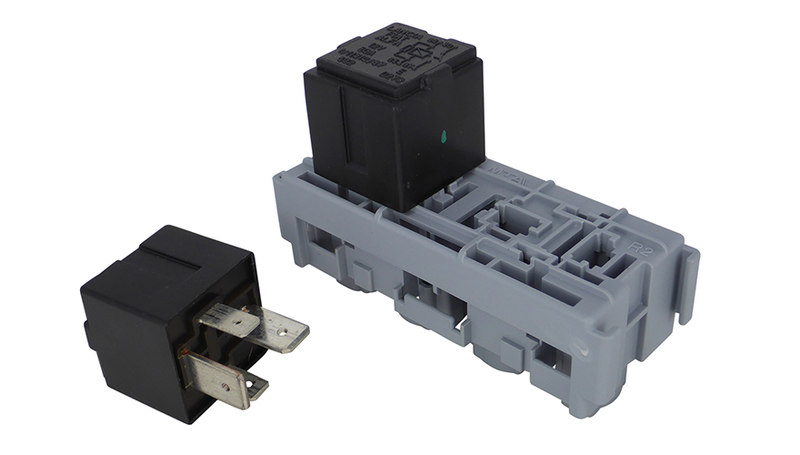

Модуль реле MINI MAXI. Модуль под 1 мини и 1 макси реле. Одно обычное 4-5 контактное реле, второе макси.


А теперь как компоновать эти модули:

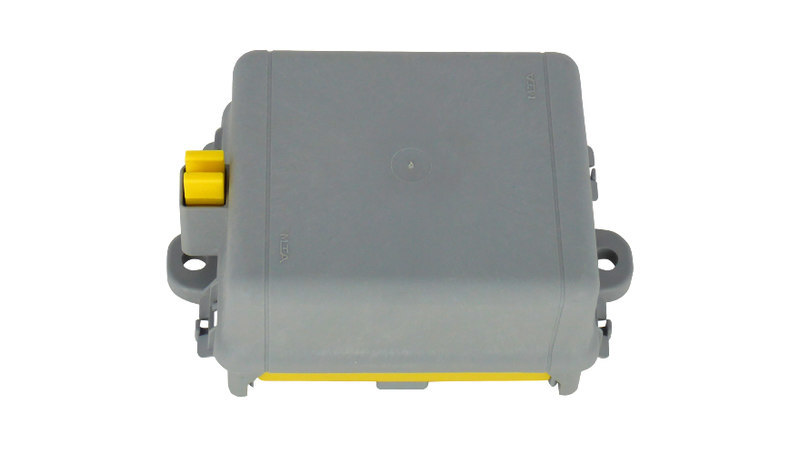

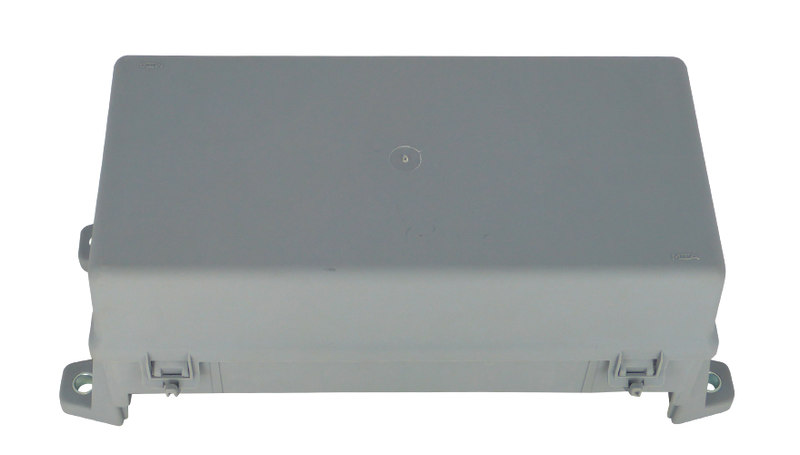

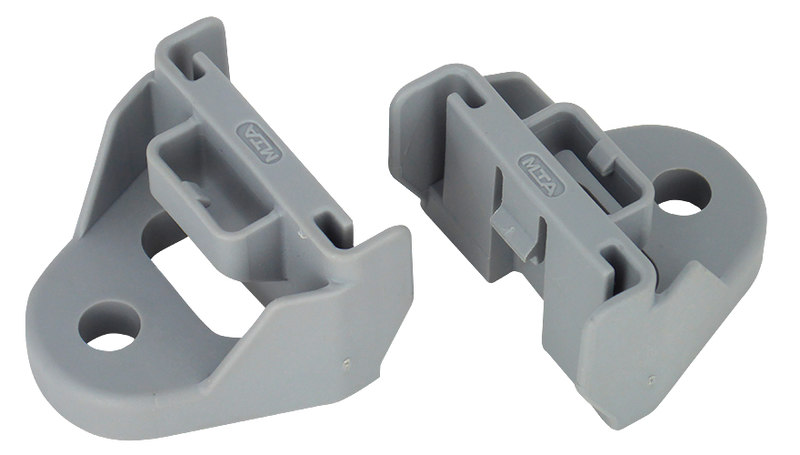

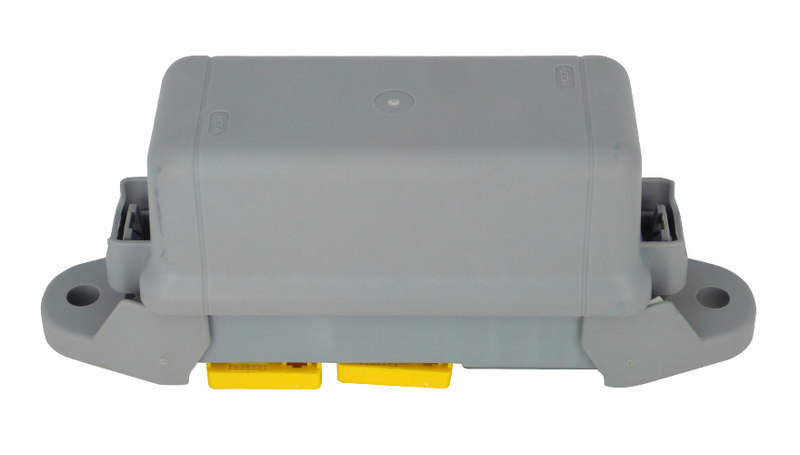

Можно использовать только один модуль. Установив кронштейны одного модуля и крышку (если необходимо)


2 любых модуля можно собрать в одну кучу используя кронштейны для 2-х модулей и при необходимости крышка (на крышке так же есть место для извлекателя предохранителей)

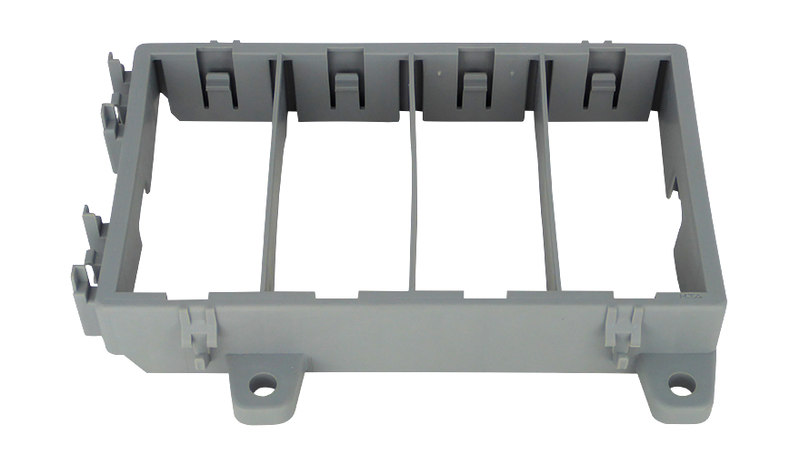

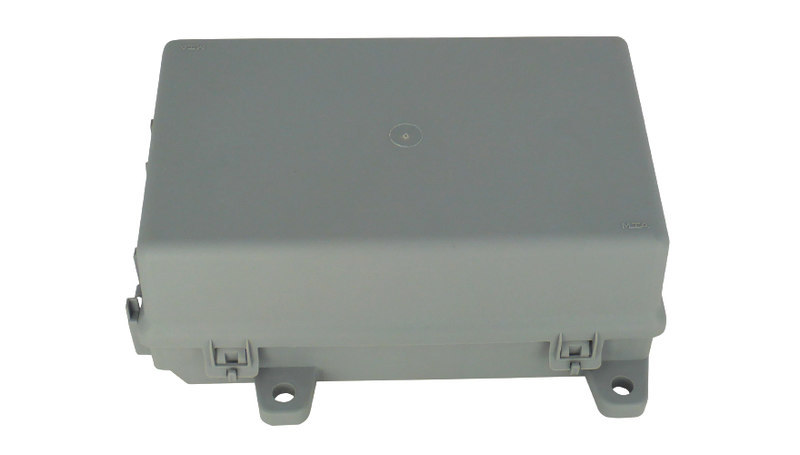

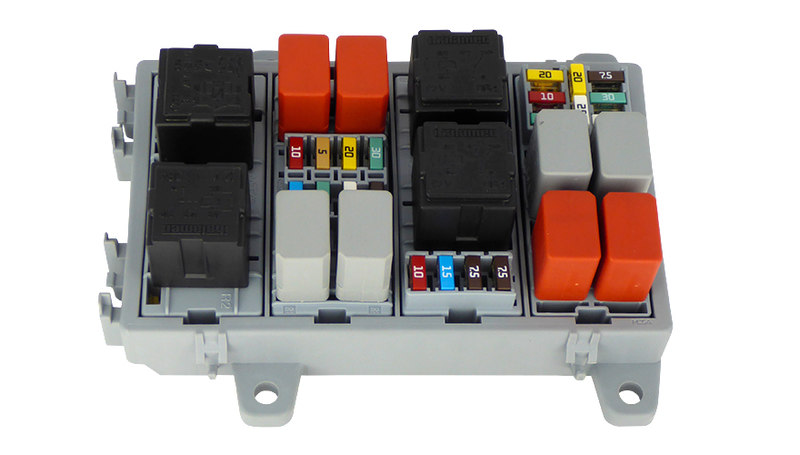

Можно взять рамку под 4 модуля и установить туда 4 любых модуля. Так же есть крышка.

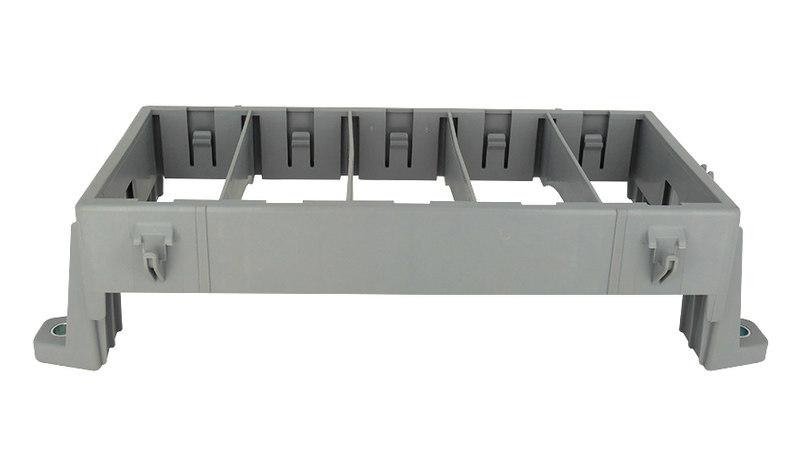

Если не хватает, то можно взять рамку на 5 модулей и крышку к ней.


А еще есть рамка на 12 модулей.

С удовольствием помогу определиться какие лучше всего модули использовать и как их лучше комплектовать.

Подробно можно почитать на сайте https://tema4x4.ru/c..._1/?SHOWALL_1=1

На следующий год есть желание переделать все доп оборудование в машине на МТА. Хорошая электрика!
