Автоэлектрика - комплектующие и расходные материалы.

У меня уже переделано :-)
Off Road Master Club

Цитата
Лёха написал:
ebabkin ,
тестов мы не проводили. Интересно будет попробовать. Ждем морозы.
Пора пробовать!

Цитата
ebabkin написал:
Цитата
Лёха   написал:
ebabkin  ,
тестов мы не проводили. Интересно будет попробовать. Ждем морозы.
Пора пробовать!
Забыл я про это. Ок. ждем следующих холодов.

Расширился ассортимент цветов провода 0,5мм2
Теперь доступно около 25 цветов в  наличии.



Все модули про которые писал до этого были без защиты от воды. Часто спрашивали, что нужны модули с защитой от воды.

Вот появился первый

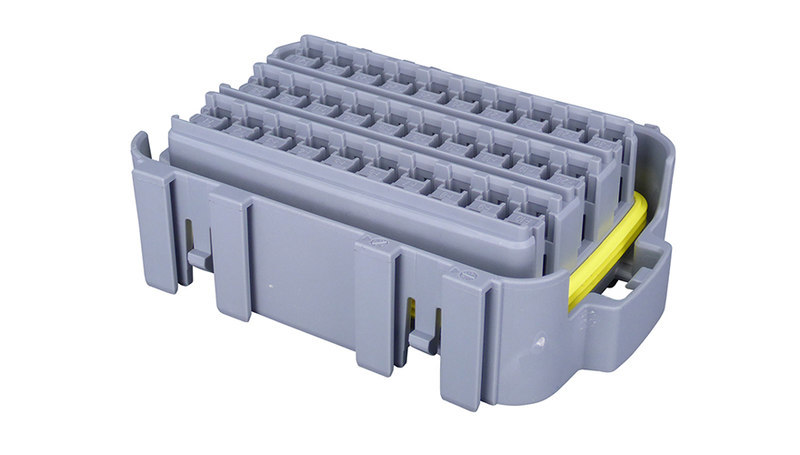

Модуль на 30 мини предохранителей или 10 мини реле (mini 280). Этот модуль универсальный и в нем можно комбинировать реле с предохранителями.

А теперь фотографии:

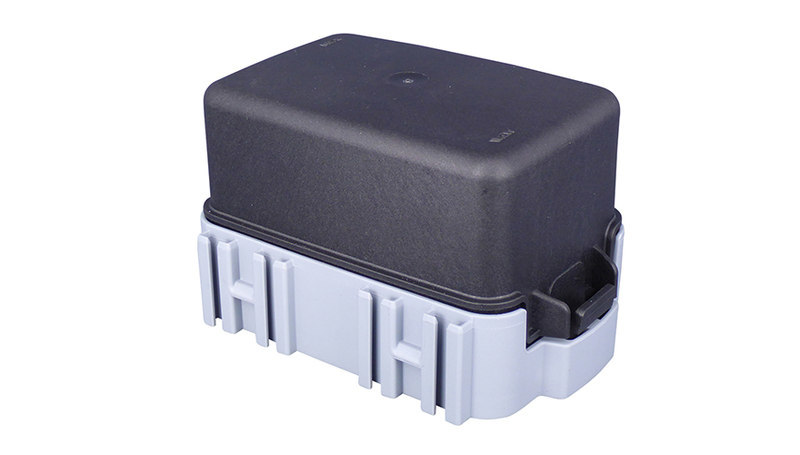

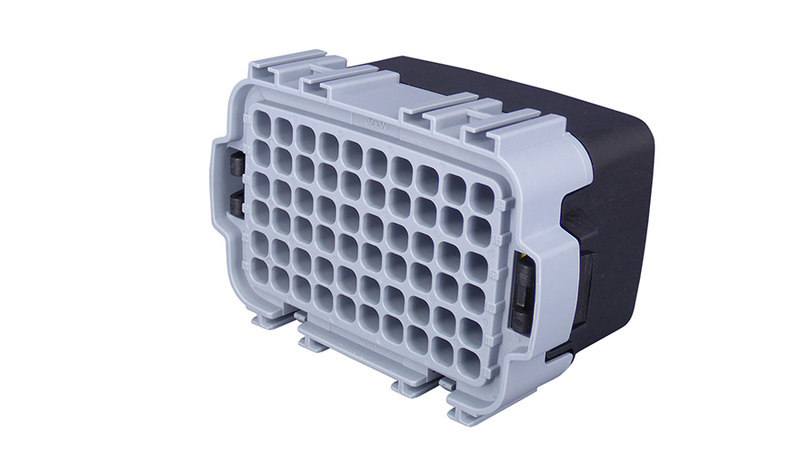

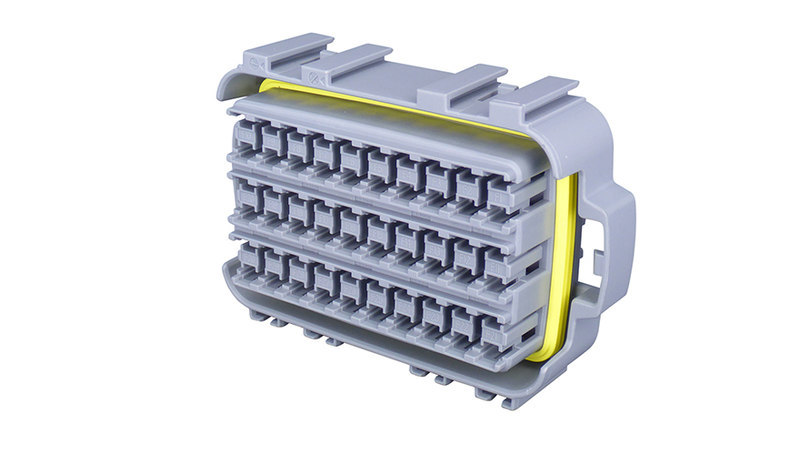

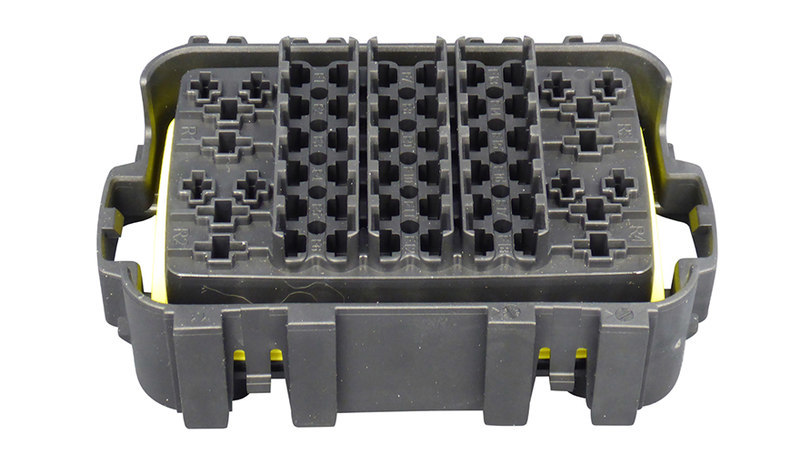

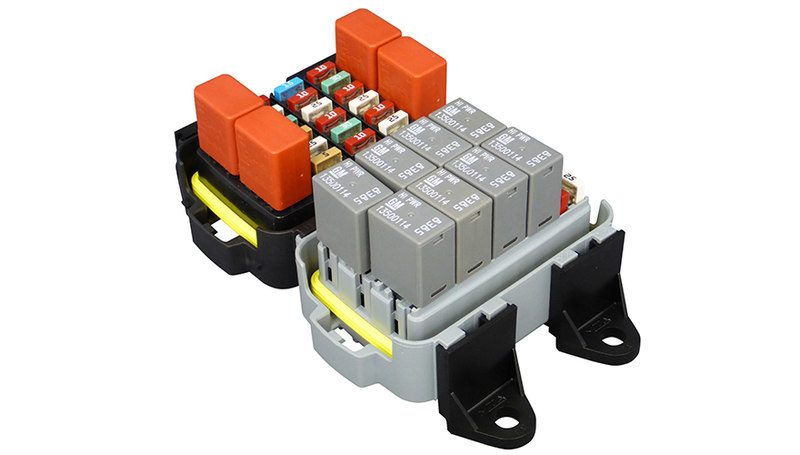

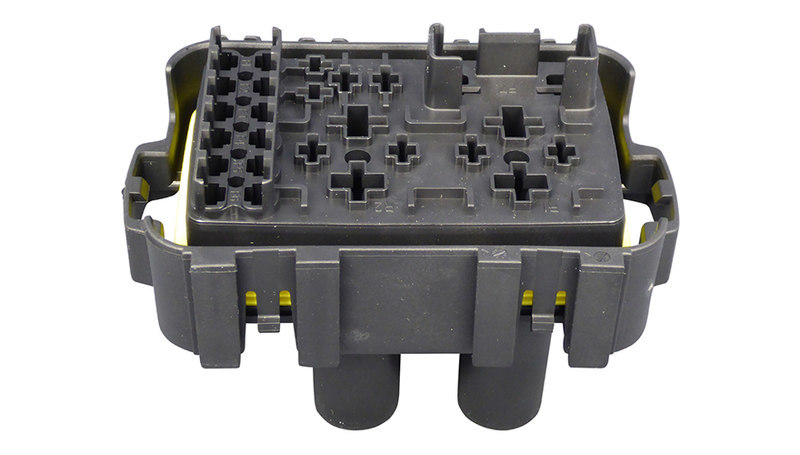

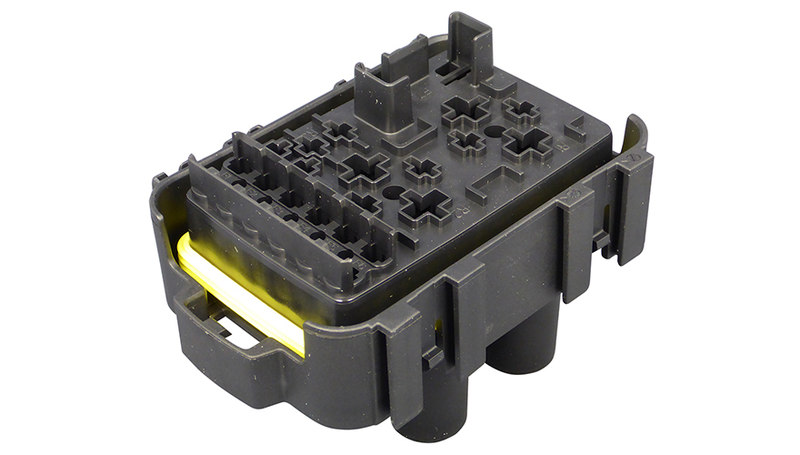

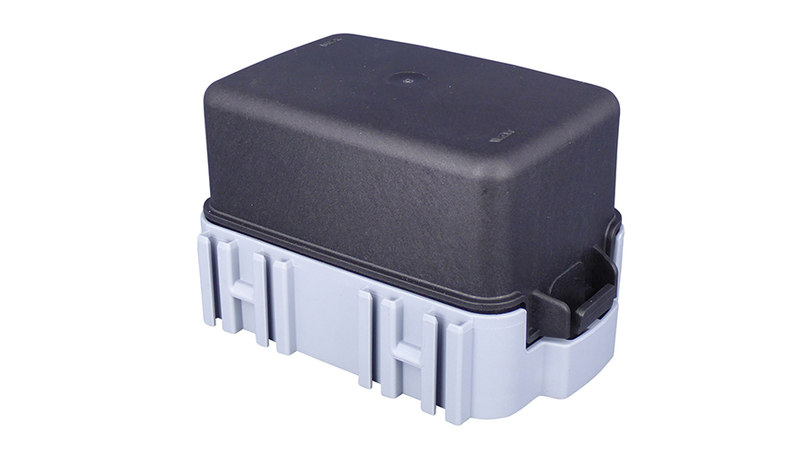

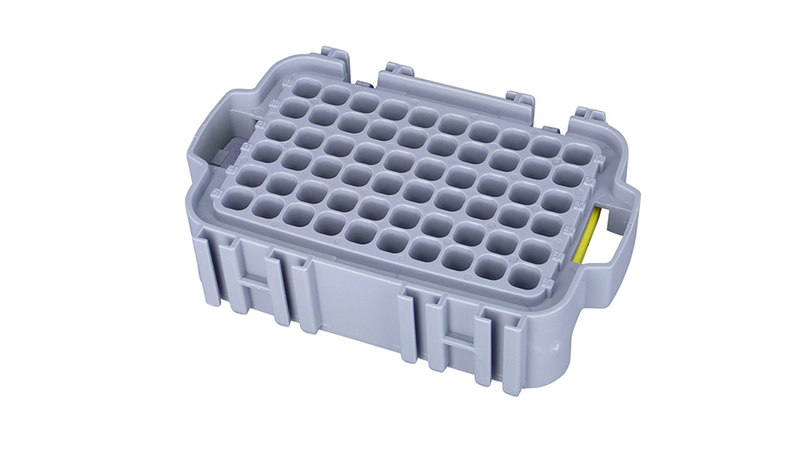

Модуль с разных ракурсов

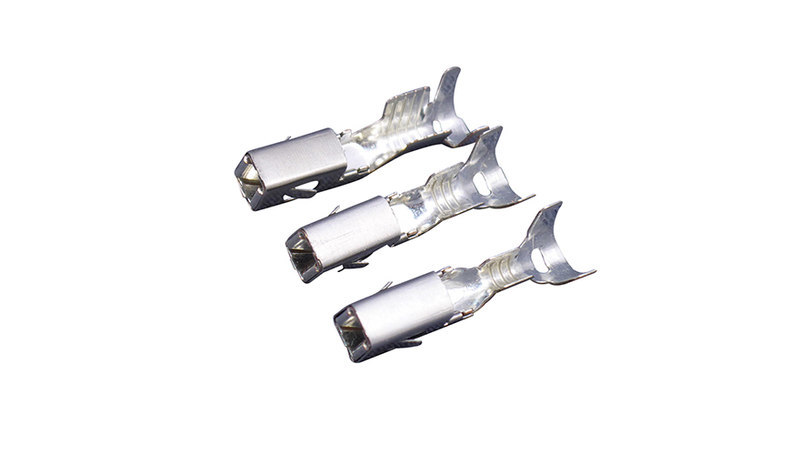

Клеммы для данного модуля разных сечений

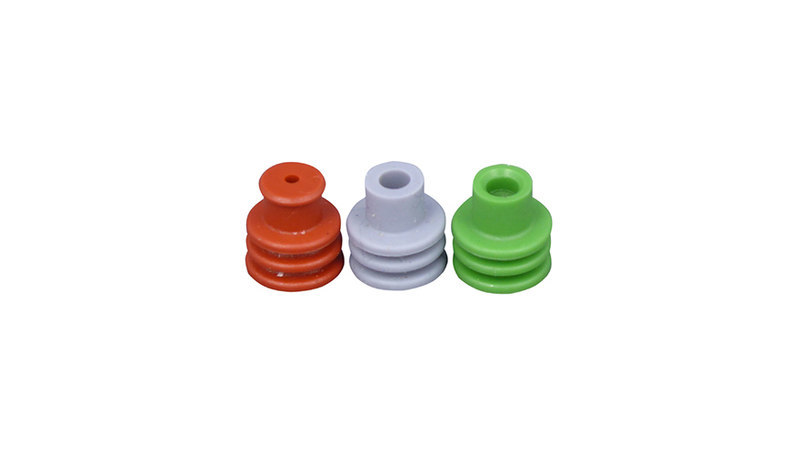

Уплотнительные резинки под разный диаметр провода

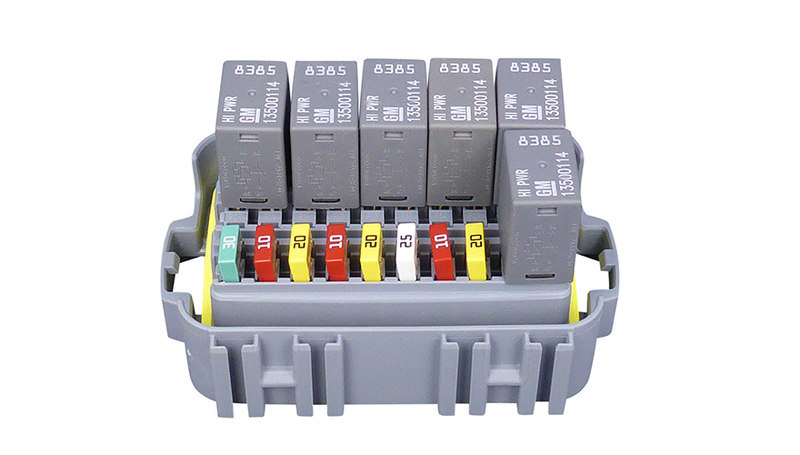

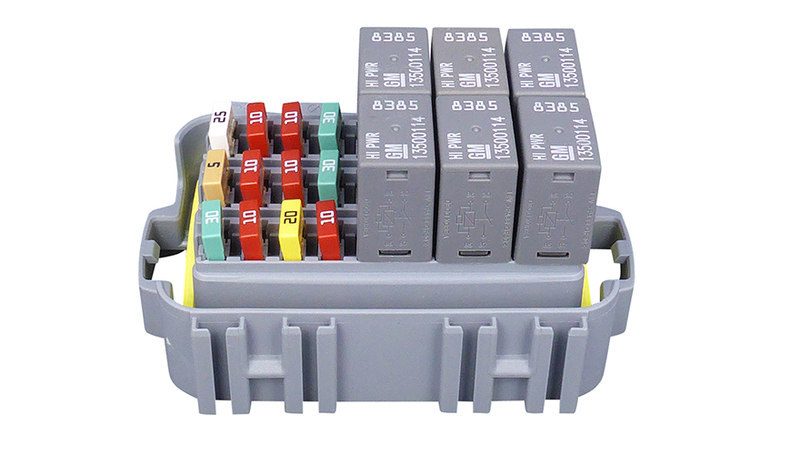

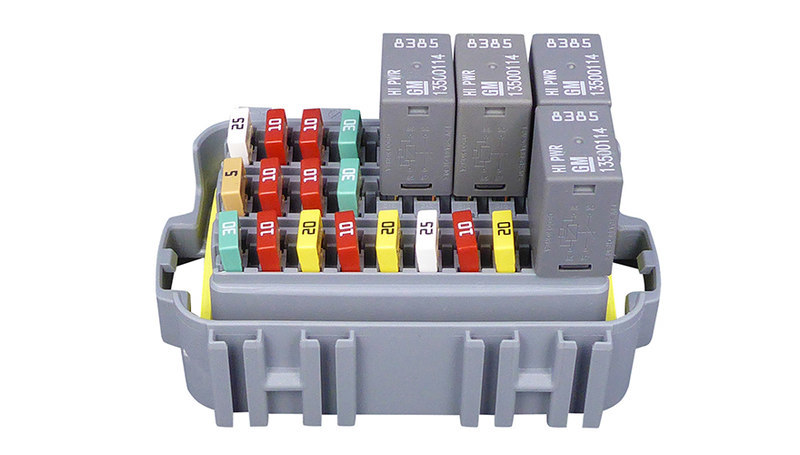

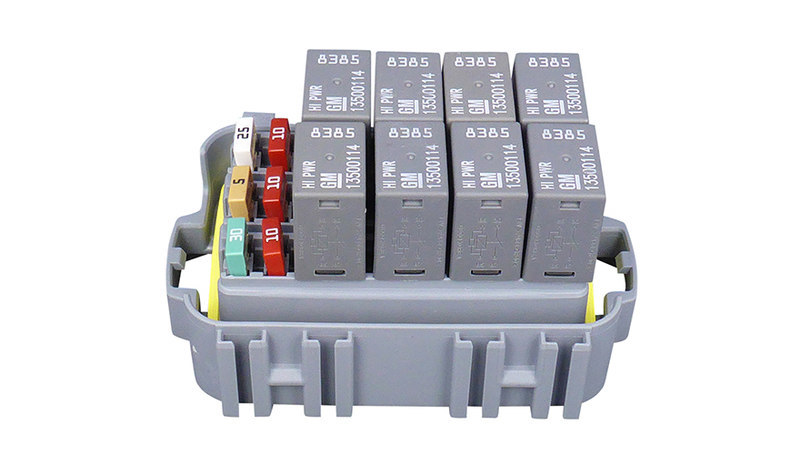

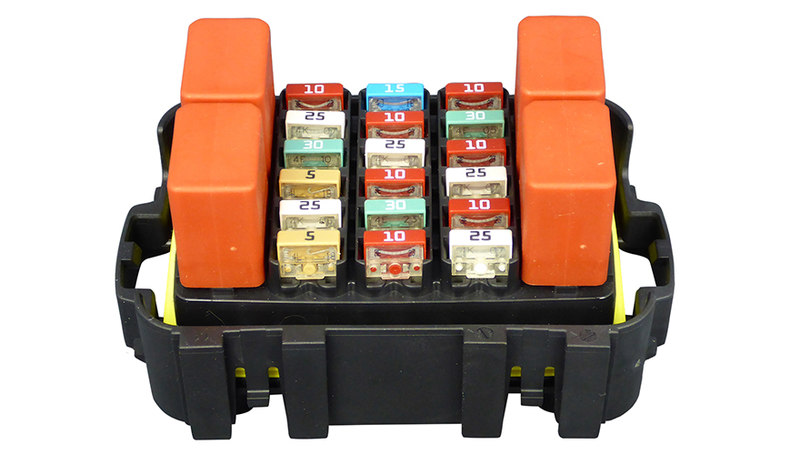

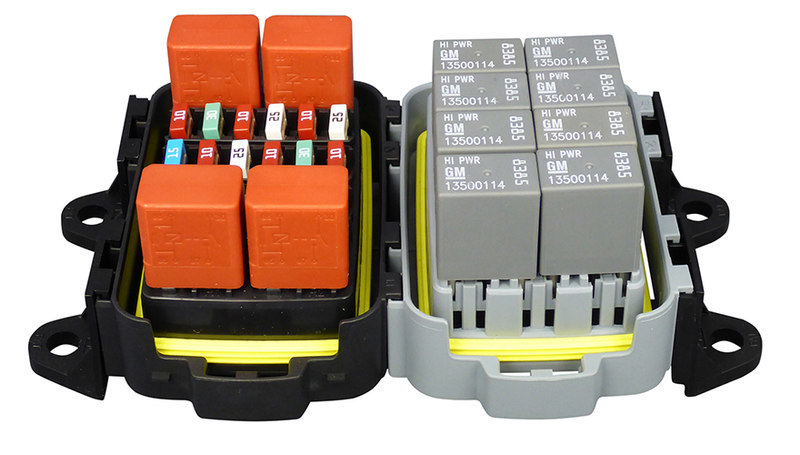

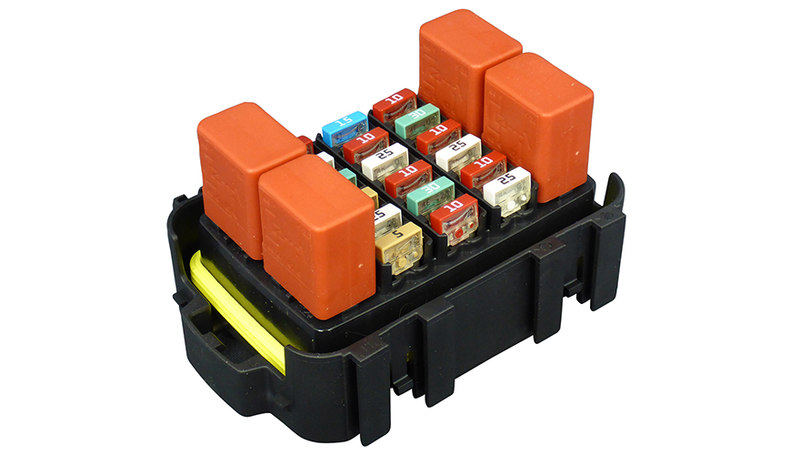

Произвольные варианты по установки реле и предохранителей

Ну и реле

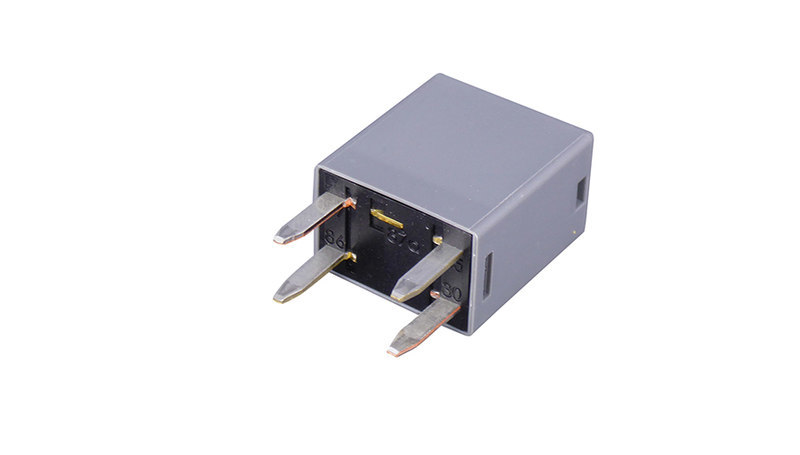

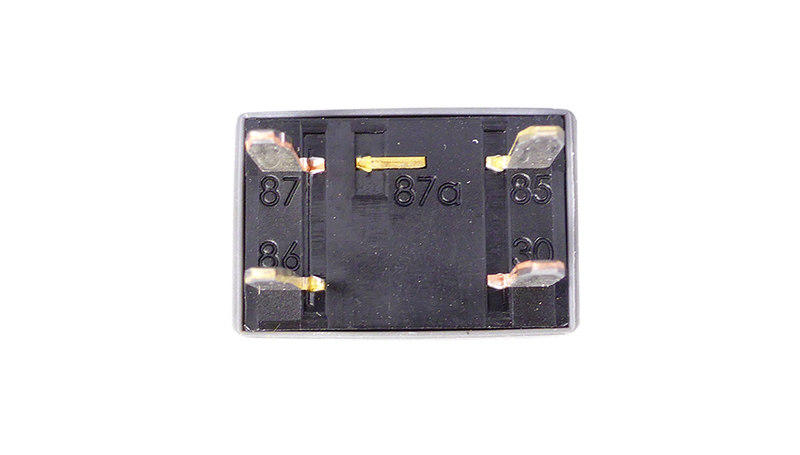

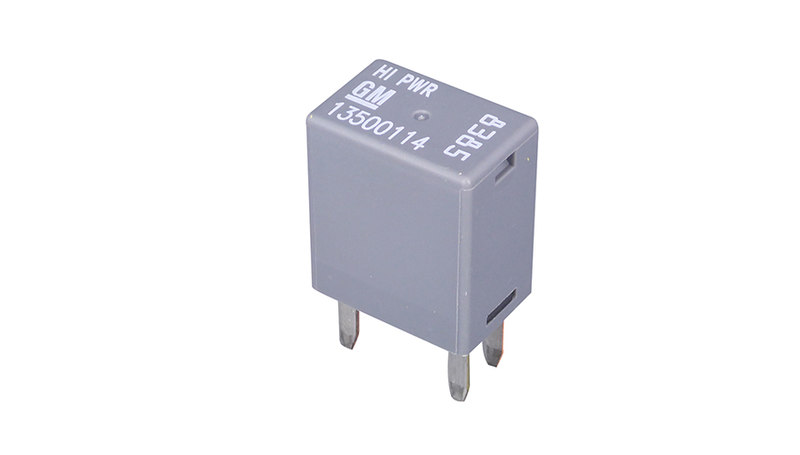

20А General Motors

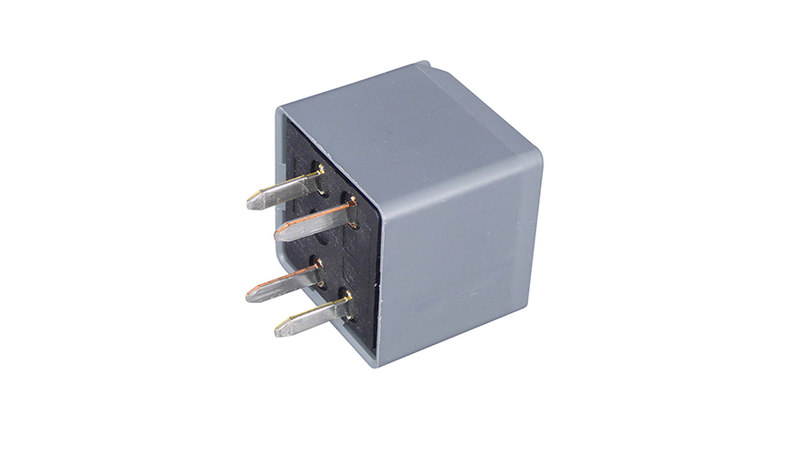

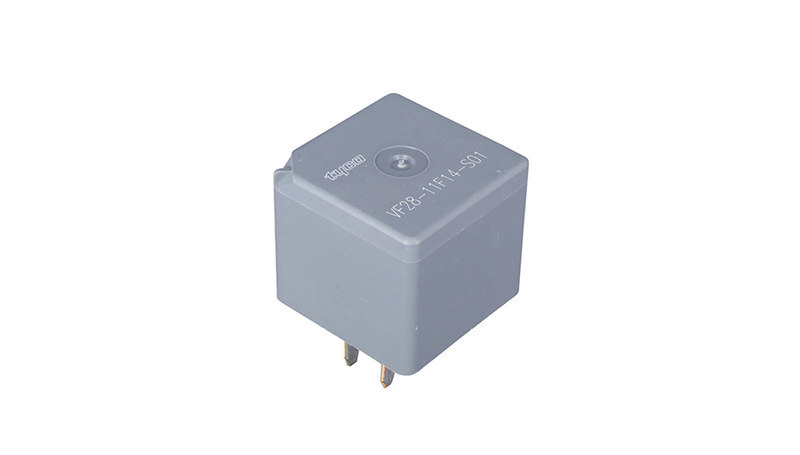

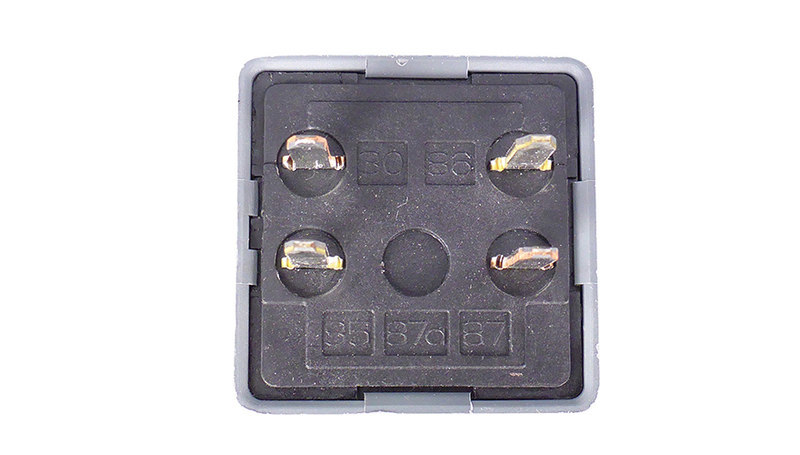

30A Tyco

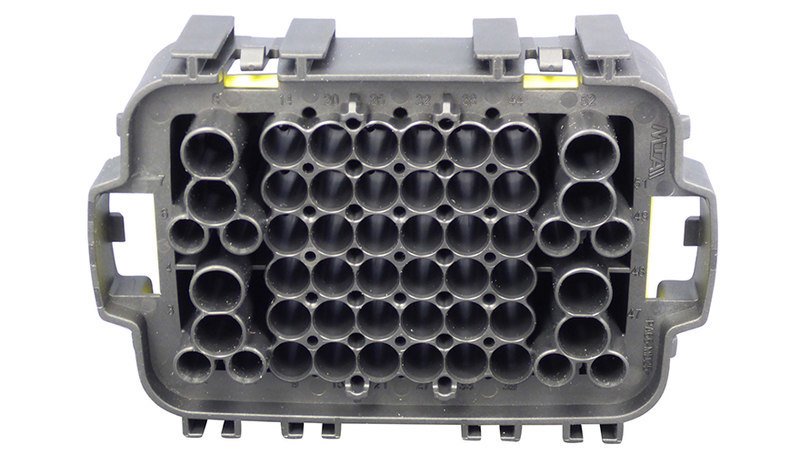

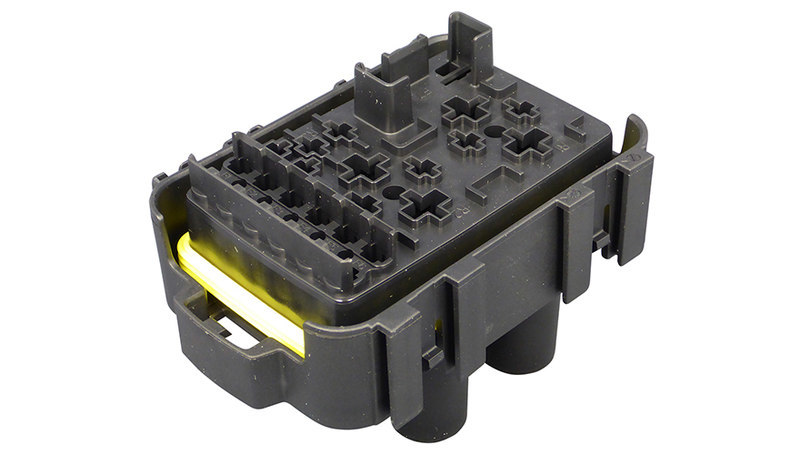

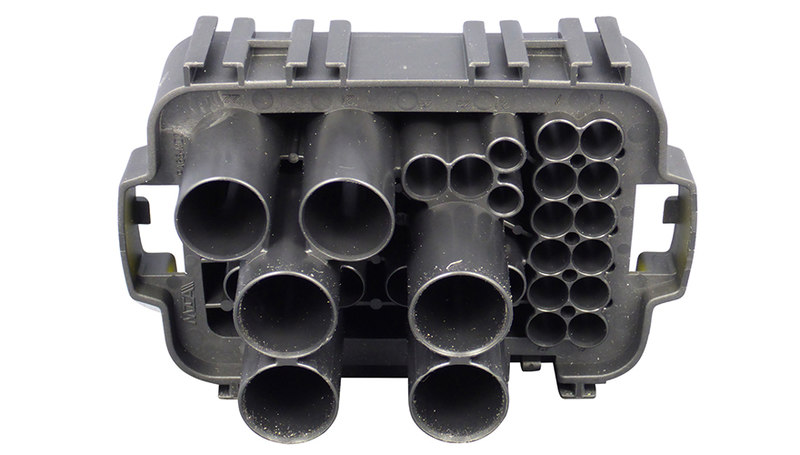

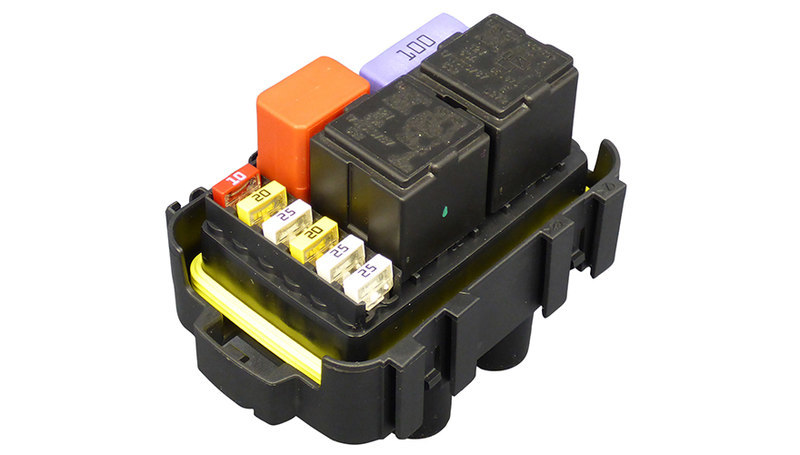

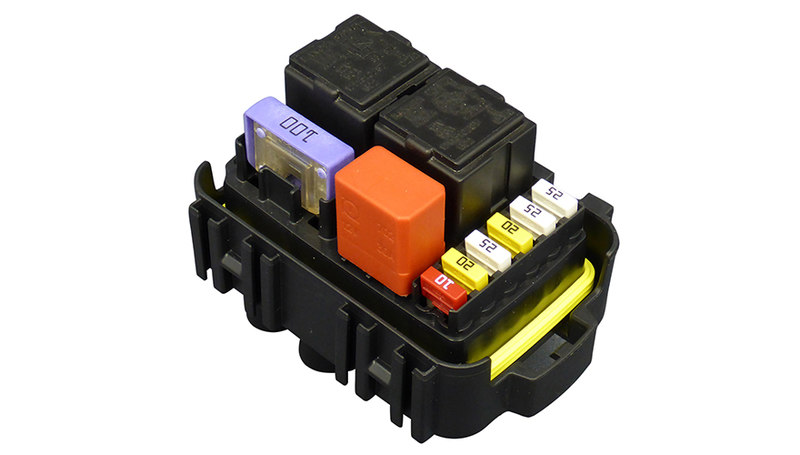

1. 6 минивал предохранителей + 1 макси предохранитель(20-100A)  + 2 макси реле (50А) + 1 микро реле (30А)

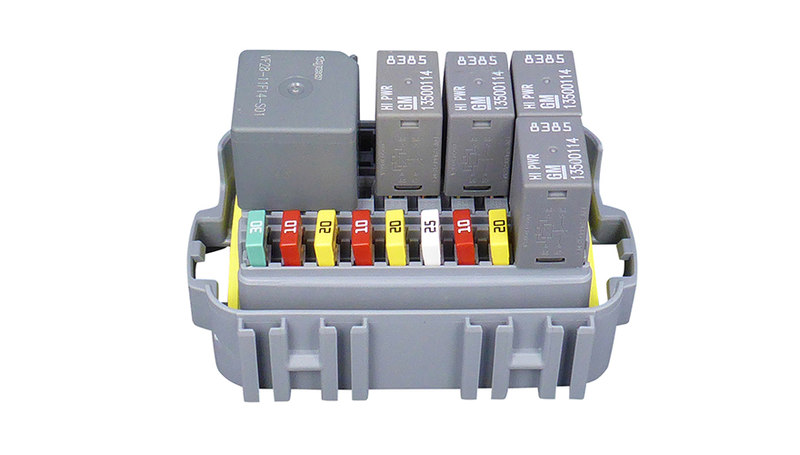

2. 18 мини предохранителей (до 30А) + 4 микро реле (30А)

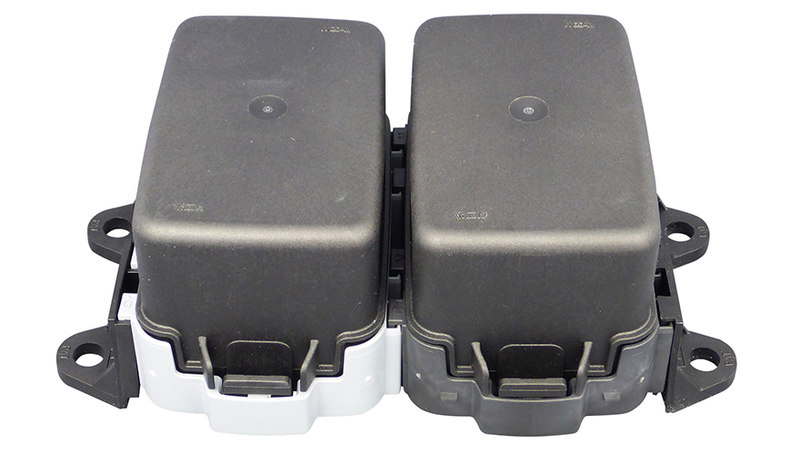

Все водонепроницаемые модули можно соединять межу собой, при этом крышки у них отдельные.


Класс!
Раньше колхозили как могли. В свое время искал что то подобное  - не нашел.
Off Road Master Club


Обычные кримперы (инструмент для обжима клемм) продается для клемм с сечением провода до 6мм2


Но вот что делать, если клемма и провод большего сечения? прост руками уже не сожмешь да и оправок таких нет.

Российские (и не только) гидравлические обжимки


но они подходят только для гильз



и как правило обжимают шестригранником.

А как быть с клеммами вот такого типа?

Можно конечно купить профессиональный спец инструмент, но для этого нужны и отдельно щипцы и матрицы с пуансоном и все это стоит очень хороших денег.

Мы пошли другим путем и решили сделать матрицу и пуансон под обычные гидравлические обжимкки.

Получилось конечно не с первого раза, но получилось.






Пока только пробные варианты, но можем делать еще (имею ввиду оправки).

Дальше будем пытаться делать под другие виды клемм.


какой классссс!
всё пытался представить свою проводку на уазике. собирал/покупал комплектухи - волговские предохраны, коробочки из мерлен и прочую китайскую чихуйню,  и понимал, что всё это не сделать адекватно. попытки разобраться в блоках от грузовиков тоже не привели к желаемому. а тут такое!!!!!!! точно моёёёё! я в восторге, приведу мысли в порядок от увиденного и займусь проводкой всерьёз!!!!!
